レーザーラインジェネレーターレンズ（パウエルレンズ）

Shanghai Sanctity Laser社
上海サンクティティーレーザー（上海/中国）Shanghai Sanctity Laser社ロゴ
Shanghai Sanctity laser Technologyは高品質、かつリーズナブルな価格でレーザーラインジェネレーターレンズ(パウエルレンズ)を提供しています。レンズ全数の検査を行い、強度分布のデーターを添付しております。実績と開発を重ね、強度分布＜5％（５％以下）の販売も可能になりました。

その高品質なレーザーラインレーザーを使用したグリーンラインレーザー（グリーンシート光源）や、その他波長の各種ラインレーザー（シート光源）も販売しております。

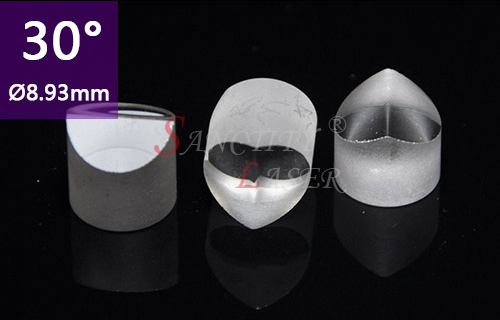

レーザーラインジェネレーターレンズ30°

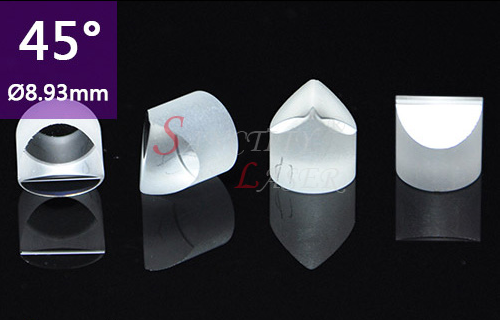

レーザーラインジェネレーターレンズ45°
レーザーラインジェネレーターレンズ60°

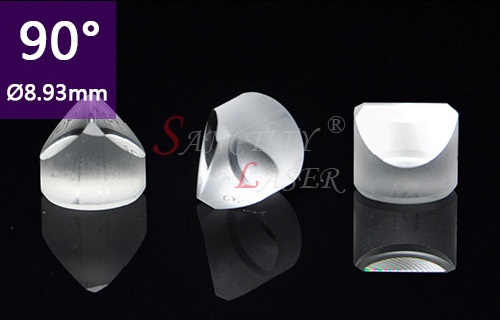

レーザーラインジェネレーターレンズ90°

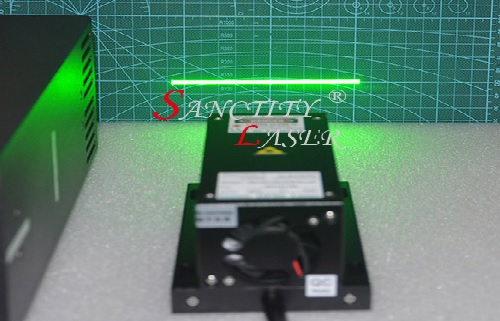

Shanghai Sanctity Laser｜グリーンラインレーザーシステム (シート光源)
Shanghai Sanctity Laser｜レーザービーム形状405nm

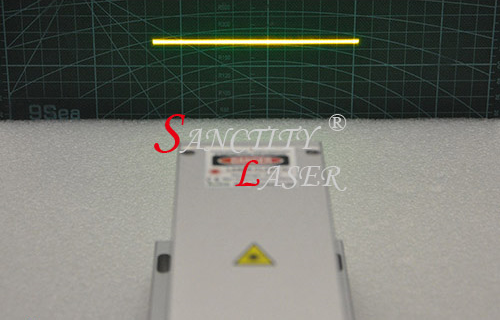

Shanghai Sanctity Laser｜レーザービーム形状589nm
Shanghai Sanctity Laser｜レーザービーム形状671nm

基本仕様　Specification

φ8.93ｍｍ+/-0.02mmｘＬ9ｍｍ
製品一覧へ		φ5.93ｍｍ+/-0.02mmｘＬ5ｍｍ
製品一覧へ
レーザーラインジェネレーターレンズ(パウエルレンズ)|Shanghai Sanctity Laserレーザーラインジェネレーターレンズ(パウエルレンズ)|Shanghai Sanctity Laser
クリックすると画像が拡大します
  • 材質： N-BK7
  • 面精度： λ/２
  • S/D(スクラッチ＆ディグ)： 40/20
  • 面取り： 0.25㎜ x 45°
  • 有効径： ＞90％
  • コーティング： ご希望によりARコーティング可能
  • 強度分布：＞40％　＞30％　＞20％　＞10％　＞5％
  • ファンアングル（放射角）：5°/10°/15°/20°/30°/45°/60°/70°/75°/85°/90°/95°
  • マッチングビーム：φ１ｍｍ　コリメートビーム
  • 仕様・価格は予告なく変更される場合がございます。あらかじめご了承ください
Shanghai Sanctity Laser｜レーザーライン幅とレーザービーム径について

ビームライン幅は入射ビーム径と同じです。また入射ビームのビーム拡がり角も同じです。（入射ビーム自体の拡がり角が維持されます。）

製品一覧　Product List

レーザーラインジェネレーターレンズ(パウエルレンズ)|Shanghai Sanctity Laser
納品イメージ1
レーザーラインジェネレーターレンズ(パウエルレンズ)|Shanghai Sanctity Laser
納品イメージ2

サイズ外径：φ8.93mm

  • ミニマムオーダー設定 5個～　注文可
ファン
アングル		強度
分布		型式5個20～50個100個
（放射角）単価納期単価納期単価納期
5°<40%SSL-LLG-05-1.0B-40%-8.93¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-05-1.0B-30%-8.93¥15,000¥13,750¥12,500
<20%SSL-LLG-05-1.0B-20%-8.93¥21,250¥20,000¥18,750
<10%SSL-LLG-05-1.0B-10%-8.93¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-05-1.0B-5%-8.93¥42,500¥37,500¥35,000
10°<40%SSL-LLG-10-1.0B-40%-8.93¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-10-1.0B-30%-8.93¥15,000¥13,750¥12,500
<20%SSL-LLG-10-1.0B-20%-8.93¥21,250¥20,000¥18,750
<10%SSL-LLG-10-1.0B-10%-8.93¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-10-1.0B-5%-8.93¥42,500¥37,500¥35,000
15°<40%SSL-LLG-15-1.0B-40%-8.93¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-15-1.0B-30%-8.93¥15,000¥13,750¥12,500
<20%SSL-LLG-15-1.0B-20%-8.93¥21,250¥20,000¥18,750
<10%SSL-LLG-15-1.0B-10%-8.93¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-15-1.0B-5%-8.93¥42,500¥37,500¥35,000
20°<40%SSL-LLG-20-1.0B-40%-8.93¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-20-1.0B-30%-8.93¥15,000¥13,750¥12,500
<20%SSL-LLG-20-1.0B-20%-8.93¥21,250¥20,000¥18,750
<10%SSL-LLG-20-1.0B-10%-8.93¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-20-1.0B-5%-8.93¥42,500¥37,500¥35,000



ファン
アングル		強度
分布		型式5個20～50個100個
(放射角)単価納期単価納期単価納期
30°<40%SSL-LLG-30-1.0B-40%-8.93¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-30-1.0B-30%-8.93¥15,000¥13,750¥12,500
<20%SSL-LLG-30-1.0B-20%-8.93¥21,250¥20,000¥18,750
<10%SSL-LLG-30-1.0B-10%-8.93¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-30-1.0B-5%-8.93¥42,500¥37,500¥35,000
45°<40%SSL-LLG-45-1.0B-40%-8.93¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-45-1.0B-30%-8.93¥15,000¥13,750¥12,500
<20%SSL-LLG-45-1.0B-20%-8.93¥21,250¥20,000¥18,750
<10%SSL-LLG-45-1.0B-10%-8.93¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-45-1.0B-5%-8.93¥42,500¥37,500¥35,000
60°<40%SSL-LLG-60-1.0B-40%-8.93¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-60-1.0B-30%-8.93¥15,000¥13,750¥12,500
<20%SSL-LLG-60-1.0B-20%-8.93¥21,250¥20,000¥18,750
<10%SSL-LLG-60-1.0B-10%-8.93¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-60-1.0B-5%-8.93¥42,500¥37,500¥35,000
70°<40%SSL-LLG-70-1.0B-40%-8.93¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-70-1.0B-30%-8.93¥15,000¥13,750¥12,500
<20%SSL-LLG-70-1.0B-20%-8.93¥21,250¥20,000¥18,750
<10%SSL-LLG-70-1.0B-10%-8.93¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-70-1.0B-5%-8.93¥42,500¥37,500¥35,000
ファン
アングル		強度
分布		型式5個20～50個100個
(放射角)単価納期単価納期単価納期
75°<40%SSL-LLG-75-1.0B-40%¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-75-1.0B-30%¥15,000¥13,750¥12,500
<20%SSL-LLG-75-1.0B-20%¥21,250¥20,000¥18,750
<10%SSL-LLG-75-1.0B-10%¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-75-1.0B-5%¥42,500¥37,500¥35,000
85°<40%SSL-LLG-85-1.0B-40%¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-85-1.0B-30%¥15,000¥13,750¥12,500
<20%SSL-LLG-85-1.0B-20%¥21,250¥20,000¥18,750
<10%SSL-LLG-85-1.0B-10%¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-85-1.0B-5%¥42,500¥37,500¥35,000
90°<40%SSL-LLG-90-1.0B-40%¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-90-1.0B-30%¥15,000¥13,750¥12,500
<20%SSL-LLG-90-1.0B-20%¥21,250¥20,000¥18,750
<10%SSL-LLG-90-1.0B-10%¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-90-1.0B-5%¥42,500¥37,500¥35,000
95°<40%SSL-LLG-95-1.0B-40%¥13,7501w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-95-1.0B-30%¥15,000¥13,750¥12,500
<20%SSL-LLG-95-1.0B-20%¥21,250¥20,000¥18,750
<10%SSL-LLG-95-1.0B-10%¥35,0002w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-95-1.0B-5%¥42,500¥37,500¥35,000
製品について問合わせる

サイズ外径：φ5.93mm

ミニマムオーダー設定 5個～　注文可

ファン
アングル		強度
分布		型式5個20～50個100個
（放射角）単価納期単価納期単価納期
5°<40%SSL-LLG-05-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-05-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-05-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-05-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-05-1.0B-5%-5.93¥42,500¥37,500¥35,000
10°<40%SSL-LLG-10-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-10-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-10-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-10-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-10-1.0B-5%-5.93¥42,500¥37,500¥35,000
15°<40%SSL-LLG-15-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-15-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-15-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-15-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-15-1.0B-5%-5.93¥42,500¥37,500¥35,000
20°<40%SSL-LLG-20-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-20-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-20-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-20-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-20-1.0B-5%-5.93¥42,500¥37,500¥35,000
ファン
アングル		強度
分布		型式5個20～50個100個
(放射角)単価納期単価納期単価納期
30°<40%SSL-LLG-30-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-30-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-30-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-30-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-30-1.0B-5%-5.93¥42,500¥37,500¥35,000
45°<40%SSL-LLG-45-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-45-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-45-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-45-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-45-1.0B-5%-5.93¥42,500¥37,500¥35,000
60°<40%SSL-LLG-60-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-60-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-60-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-60-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-60-1.0B-5%-5.93¥42,500¥37,500¥35,000
70°<40%SSL-LLG-70-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-70-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-70-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-70-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-70-1.0B-5%-5.93¥42,500¥37,500¥35,000
ファン
アングル		強度
分布		型式5個20～50個100個
(放射角)単価納期単価納期単価納期
75°<40%SSL-LLG-75-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-75-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-75-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-75-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-75-1.0B-5%-5.93¥42,500¥37,500¥35,000
85°<40%SSL-LLG-85-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-85-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-85-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-85-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-85-1.0B-5%-5.93¥42,500¥37,500¥35,000
90°<40%SSL-LLG-90-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-90-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-90-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-90-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-90-1.0B-5%-5.93¥42,500¥37,500¥35,000
95°<40%SSL-LLG-95-1.0B-40%-5.93¥13,7502～3w¥12,5002～3w¥11,2503～4w
<30%SSL-LLG-95-1.0B-30%-5.93¥15,000¥13,750¥12,500
<20%SSL-LLG-95-1.0B-20%-5.93¥21,250¥20,000¥18,750
<10%SSL-LLG-95-1.0B-10%-5.93¥35,0003～4w¥32,5003～4w¥30,0005～6w
<5%SSL-LLG-95-1.0B-5%-5.93¥42,500¥37,500¥35,000
製品について問合わせる



理想的なラインビームとは？

レーザーラインジェネレーターレンズ｜理想的なグリーンラインビーム（グリーンシート光源）
理想的なグリーンラインビーム（グリーンシート光源のビーム）
レーザーラインジェネレーターレンズ｜理想的なラインビーム
理想的なラインビーム
レーザーラインジェネレーターレンズ｜入射ビームが大きい場合
入射ビームが小さい為、ラインビームの両端の輝度が弱くなる
レーザーラインジェネレーターレンズ｜入射ビームが小さい場合
入射ビームが大きい為、ラインビーム両端の輝度が強くなる

テストデータ

CCD入射ビームプロファイル

Shanghai Sanctity Laser｜レーザービームプロファイル1
Shanghai Sanctity Laser｜レーザービームプロファイル2

Intensity Distortion <5% Test Report Curve Graph（5％以下の強度分布グラフ）

Shanghai Sanctity Laser｜レーザービーム強度分布グラフ＞5％

Intensity Distortion <10% Test Report Curve Graph(10％以下の強度分布グラフ）

Shanghai Sanctity Laser｜レーザービーム強度分布グラフ1
Shanghai Sanctity Laser｜レーザービーム強度分布グラフ2
Shanghai Sanctity Laser｜レーザービーム強度分布グラフ3
Shanghai Sanctity Laser｜レーザービーム強度分布グラフ4
Shanghai Sanctity Laser｜レーザービーム強度分布グラフ5
Shanghai Sanctity Laser｜レーザービーム強度分布グラフ6

製品のお問い合わせ
